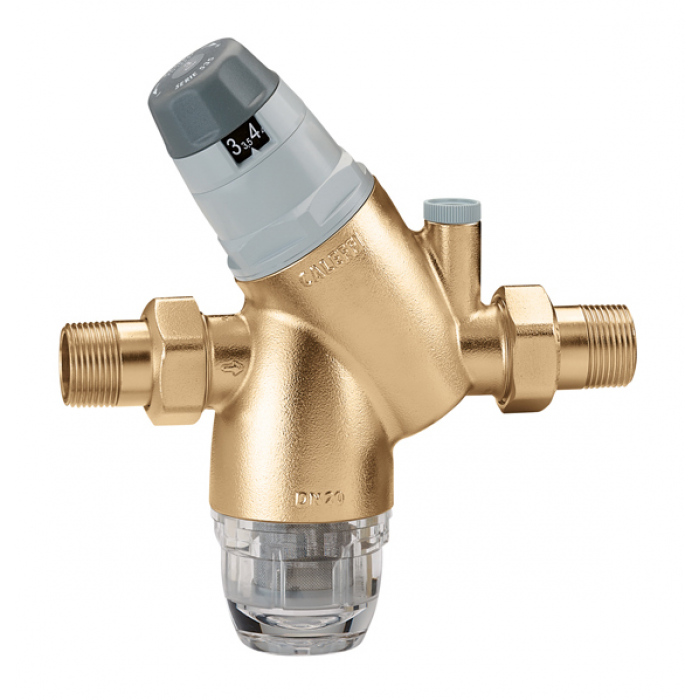

Редуктор тиску Caleffi 1" зі шкалою та фільтром

Принцип роботи

Функціонування редуктора тиску засноване на балансі двох протилежних сил:

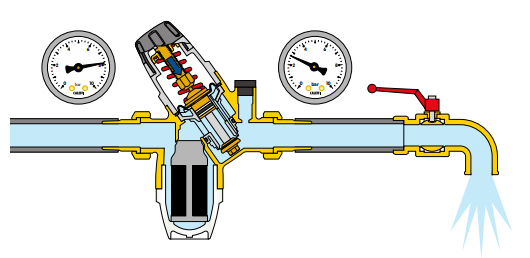

Робота з потоком води

Коли на водопровідній системі відкривається водорозбірний вихід, сила пружини стає більшою, ніж у діафрагми; затвор рухається донизу, відкриваючи клапан потоку води. Чим більша потреба у воді, тим нижчий тиск під діафрагмою, що призводить до більшого потоку води через клапан.

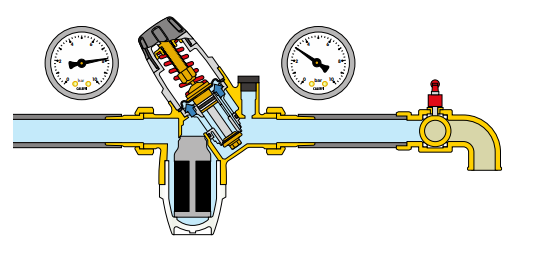

Робота без потоку води

Коли водорозбірний вихід закритий, тиск нижче потоку підвищується і штовхає діафрагму вгору. В результаті затвор закриває клапан для проходу води та підтримує постійний тиск на рівні каліброваного тиску. Найменша різниця на користь сили діафрагми по відношенню до сили пружини змушує пристрій закриватися.

Конструкційні деталі

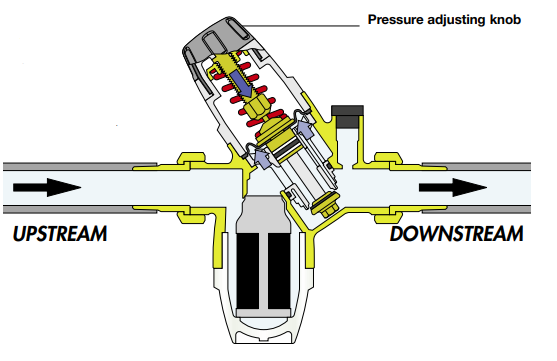

Попереднє налаштування

Редкутори Caleffi серій 5350 та 5351 оснащені ручкою керування та індикатором встановлення тиску, який видно з обох боків. Цей індикатор тиску має покроковий режим, тому тиск можна регулювати безперервно, зі значенням, що відображається з кроком 0,5 бар.Тому тиск в системі можна попередньо встановити на бажане значення, навіть до встановлення редукційного клапана.

Компенсаційне сідло

Редукційні клапани Caleffi оснащені компенсаційними сідлами. Це означає, що встановлене значення тиску залишається незмінним, незалежно від змін значення тиску на вході. На малюнку тяга до отвору врівноважується силою, що створюється тиском закриття, що діє компенсуючий поршень. Оскільки поршень має площу поверхні, що дорівнює площі затвора, ці дві сили компенсують одна одну.

Низькі втрати напору

Внутрішня гідродинамічна форма редуктора дозволяє отримати особливо низькі втрати тиску, навіть якщо відкрито велику кількість виходів користувача. Зона високого тиску, схильна до тиску на вході, сконструйована таким чином, що вона може працювати навіть при високому тиску. Кільця ПТФЕ проти видавлювання на поршні, що компенсує, дозволяють використовувати клапан безперервно при тиску на вході до 25 бар.

Неприлипаючі матеріали

Центральний опорний вузол, що містить рухомі частини, виготовлений із пластику з низьким коефіцієнтом зчеплення. Це рішення зводить до мінімуму можливість утворення вапняного нальоту, основні причини несправностей

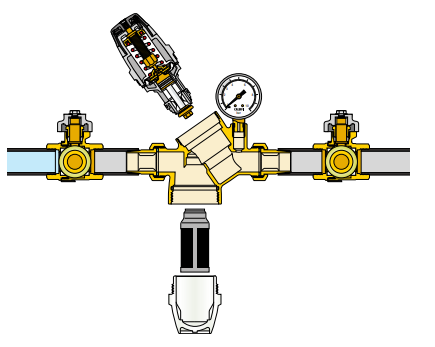

Змінний автономний картридж

Картридж, що містить діафрагму, сітчастий фільтр, сідло, затвор і компенсуючий поршень, попередньо зібраний як «автономний блок» з кришкою і може бути легко знятий для огляду та процедур обслуговування.

Сітчастий фільтр, що розглядається

Редукційні клапани серії 5351 оснащені високопродуктивним оглядовим сітчастим фільтром, розташованим у спеціальному прозорому контейнері. Це означає, що можна переглядати його стан і виконувати процедури огляду та обслуговування за необхідності.
