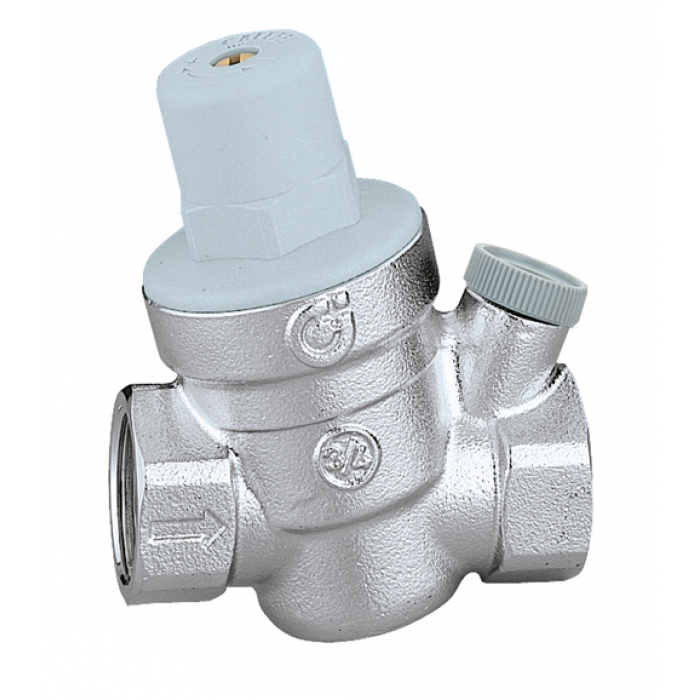

Редуктор тиску Caleffi 3/4" з отвором під манометр

Робочі характеристики

Принцип роботи

Редукційний клапан тиску засновує свою роботу на рівновазі двох протилежних сил:

Режим роботи при водорозборі

Коли відкривається кран водорозбору, сила пружини стає переважаючою. по відношенню до протилежної сили мембрани; затвор зміщується вниз, відкриваючи прохід води. Чим більше стає запит на воду, тим менше стає тиск під мембраною, таким чином призводячи до більшого проходу рідини через переріз проходу.

Режим роботи без водорозбору

Коли кран повністю закритий, тиск на виході піднімається та штовхає мембрану вгору. Таким чином, затвор закриває переріз проходу, підтримуючи постійним тиском значення налаштування. Мінімальна різниця на користь сили, що впливає на мембрану, по відношенню до сили, що впливає на пружину, призводить до закриття пристрою.

Конструктивні особливості

Профільована мембрана

Для досягнення більш точних регулювань, при зміні тиску на вході була виготовлена ​​мембрана з особливим профілем. Такий захід гарантує також більший термін експлуатації, оскільки діафрагма виявляється міцнішою до перепадів тиску і до старіння від зносу.

Безшумність

Завдяки просторій камері, вирізаній на виході редукційного клапана, є ділянка низької швидкості. Такий захід виявляється особливо ефективною для зниження рівня шуму, що виникає при зменшення проходу, що відбувається під час зниження тиску.

Невеликі габаритні розміри

«Похила» конфігурація дозволяє редукційним клапанам тиску серії 533. набувати обмежених габаритних розмірів, які надають можливість полегшеної установки, насамперед всього, у побутових системах.

Незлипаються матеріали

Центральний супорт, що містить рухомі деталі, виготовлений із пластмасового матеріалу з низьким коефіцієнтом прилипання. Це рішення зводить до мінімуму можливість утворення відкладень накипу, основна причина можливих поломок.

Редуктор тиску Caleffi 3/4" захищає від високого тиску лічильник для холодної води BMeters . Часто з цим товаром замовляють зворотний клапан Itap 3/4" EUROPA
