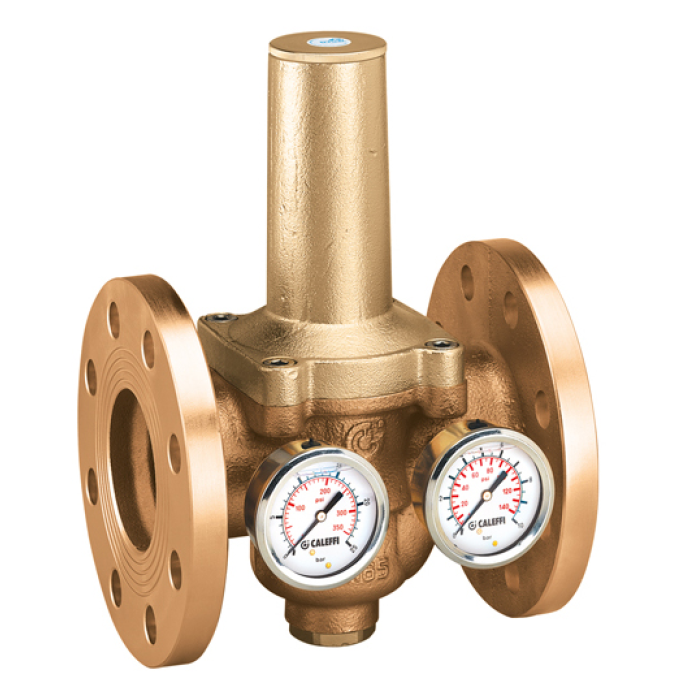

Редуктор тиску фланцевий Caleffi DN65 з двома гліцериновими манометрами

Технічні характеристики:

Принцип дії

Принцип дії редуктора тиску заснований на рівновазі двох сил, що діють у протилежних напрямках:

Режим роботи при водорозборі

При відкритті крана у водопровідній системі зусилля пружини виявляється вищим за діючу у зворотному напрямку зусилля мембрани; затвор переміщається донизу, відкриваючи прохід для води. Чим більше буде потреба у воді, тим більше знижуватиметься тиск під мембраною, що призводить до збільшення проходу текучого середовища через затвор

Режим роботи без водорозбору

При повністю закритому крані тиск на виході підвищується та штовхає мембрану вгору. При цьому затвор закривається, перекриваючи прохід текучого середовища та забезпечуючи постійне тиск на значенні налаштування. Щонайменше підвищення зусилля мембрани в порівнянні з зусиллям пружини викликає закриття пристрою.

Конструктивні особливості

Компенсаційне сідло

Редуктори тиску Caleffi оснащені компенсаційним сідлом. Це означає, що значення тиску налаштування на виході залишається постійним незалежно від змін значення тиску на вході. На малюнку штовхаюче зусилля відкриття врівноважується силою, створюваної тиском під час закриття, що діє компенсаційний поршень. Враховуючи, що поршень має площу, що дорівнює площі затвора, ці два зусилля зводяться до нуля.

Безшумність

Внутрішня конструкція, призначена для забезпечення оптимальної обтічної форми, в ході проведених випробувань дозволила отримати значення рівня шуму нижче 20 дБ. Завдяки цій характеристики редуктори Caleffi серії 5360 затверджені для акустичної групи I відповідно до передбаченого європейським стандартом EH 1567.

Низький гідравлічний опір

Обтічна конструкція внутрішніх частин редуктора дозволяє забезпечувати досить низький гідравлічний опір навіть за наявності великої кількості відкритих пристроїв, що споживають. Ця характеристика важлива, якщо врахувати високий гідравлічний опір пристроїв, встановлених в даний час в системах, наприклад, термостатичних змішувачів, які вимагають установки редукторів для оптимізації гідравлічного опору.

Високий тиск

Зона, що піддається впливу тиску на вході, влаштована таким чином, що може працювати також і при високому тиску. За допомогою кілець з PTFE для попередження видавлювання на компенсаційному поршні цей клапан може використовуватися для безперервної роботи з тиском на вході до 25 бар.

Герметичне сідло

Гніздо проходу текучого середовища, на яке діє затвор, виконане з нержавіючої сталі, що забезпечує збереження робочих характеристик пристрою в часі.

Поверхні ковзання

Деталі, найбільш схильні до зносу, викликаного тертям рухомих органів, покриті тефлоном. Така обробка значно підвищує термін служби редуктора.

Знімний картридж

Картридж з мембраною, фільтром, сідлом, затвором та компенсаційним поршнем може вилучатися для полегшення операцій техобслуговування та очищення фільтра.
